當前位置：首頁 >> 管夾閥
>> 電動管夾閥 >> 電動管夾閥 更新時間 2025-5-10 0:23:54
電動管夾閥
| 電動管夾閥 |
 |
產品名稱： | 電動管夾閥 | |||||
| 型號： | GJ941X | ||||||
| 口徑： | DN50-500 | ||||||
| 壓力： | 0.6-1.6MPa | ||||||
| 材質： | 鋁合金、鑄鐵、鑄鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【電動管夾閥】 | |||||||
電動管夾閥詳細介紹
電動管夾閥概述：
電動管夾閥又名電動夾管閥，電動膠管閥，由閥體、橡膠管套、大小閥桿、上下閘板、拉桿、托架、電動頭等零件組成。耐磨、防腐、抗凍、密封性能好，只須更換膠套即完好如新，閥體可永久使用，壽命是普通閥門的4-6倍。驅動方式有手動、氣動、電動等多種方式，也可按客戶需求定制非標產品。
電動管夾閥工作原理：
當電動頭順時針轉手輪時，使大小閥桿同時帶動上下壓板以壓縮管套從而進行關閉，反之即行開啟。這樣，壓板板在拉桿之間上下往復運動來完成閥門開閉工作。
電動管夾閥安裝及維護：
(1)、本閥門在管道上任意安裝，沒有介質流向限制。
(2)、本閥門維護成本低，沒有需要定期更換的閥座、密封填料、密封圈或伸縮管。膠管是管夾閥唯一需要更換的零件，一旦更換了膠管，閥門就像新閥門一樣，本閥門很少需要其他零件庫存。

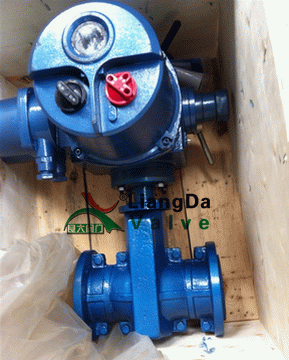

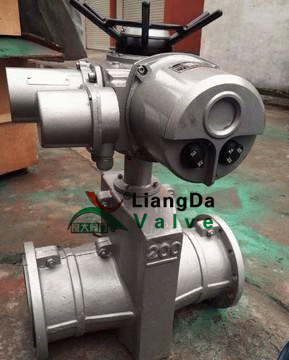

電動管夾閥產品實物圖：
電動管夾閥應用領域：
電動管夾閥在當代工業中，常用一些含有顆粒、粉末、纖維、粘漿等磨損性物質的固體或液體產品經由管道輸送，或者一些化學過程中帶有腐蝕性的介質時，夾管閥就是理想的選擇。
電動管夾閥可用于：污水處理廠（污泥處理、沙礫清理、原污水、石灰、炭泥)電廠（FGD系統、除灰系統、煤輸送）采礦（尾礦、浮選控制、排泥管線、尾礦充填、各種其他漿液）化學過程（腐蝕性和磨損性介質、粉末、顆粒）以及造紙廠、紙漿廠、電子工業、食品工業、水泥、沙子、玻璃和工業污水處理廠等很多領域。
電動管夾閥主要參數：
適用溫度 |
使用介質 |
≤85℃ |
礦漿、磨料、干濕型粉塵類 |
名稱 |
材料 |
閥體 |
鋁合金、鑄鐵、鑄鋼 |
套管 |
橡膠 |
閥桿 |
鑄銅、碳鋼 |
壓桿 |
球墨鑄鐵 |
電動頭 |
組合件 |
托架 |
球墨鑄鐵 |

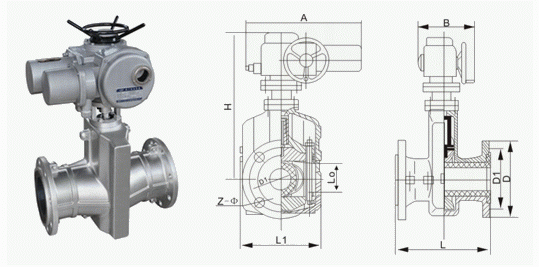

電動管夾閥外形結構圖：
電動管夾閥安裝尺寸：
公稱 |
公稱 |
工作 |
L |
L1 |
L0 |
D |
D1 |
Z-Φ |
H |
電動裝置 |
||||
通徑 |
壓力 |
壓力 |
型號 |
A |
B |
D0 |
kw |
|||||||
（DN） |
（MPa） |
（MPa） |
||||||||||||
25 |
0.6 |
0.6 |
160 |
124 |
31 |
115 |
85 |
4-14 |
|
ZA5-14 |
443 |
133 |
|
0.12 |
32 |
165 |
145 |
40 |
*140 |
100 |
4-18 |
|
|
|
|
|
|
||
40 |
190 |
157 |
50 |
*150 |
110 |
4-18 |
|
|
|
|
|
|
||
50 |
210 |
160 |
60 |
160 |
125 |
4-18 |
|
ZA10-18 |
552 |
425 |
|
0.25 |
||
65 |
250 |
199 |
74 |
180 |
145 |
4-18 |
|
ZA15-15 |
552 |
425 |
305 |
0.37 |
||
80 |
300 |
222 |
88 |
195 |
160 |
4-18 |
|
ZA30-18 |
552 |
425 |
305 |
0.75 |
||
100 |
350 |
250 |
106 |
215 |
180 |
8-18 |
|
ZA30-18 |
552 |
425 |
305 |
0.75 |
||
125 |
430 |
318 |
134 |
245 |
210 |
8-18 |
|
|
|
|
305 |
|
||
150 |
500 |
350 |
158 |
280 |
240 |
8-23 |
1000 |
|
|
|
|
|
||
200 |
0.4 |
0.4 |
650 |
446 |
206 |
335 |
295 |
8-23 |
1174 |
ZA14-18 |
766 |
390 |
305 |
1.1 |
250 |
800 |
516 |
256 |
*395 |
350 |
12-23 |
|
|
|
|
|
|
||
300 |
950 |
562 |
304 |
*445 |
400 |
12-23 |
|
|
|
|
|
|
||
采用標準設計與制造：Q/JBGN02 結構長度：Q/JBGN02 法蘭連接尺寸：JB78（PN1.0MPa） |
||||||||||||||
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【電動管夾閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
