電站閘閥
| 電站焊接閘閥 |
 |
產品名稱： | 電站焊接閘閥 | |||||
| 型號： | Z60Y/61Y/62Y | ||||||
| 口徑： | DN50-300 | ||||||
| 壓力： | 1.6-32.0MPa | ||||||
| 材質： | 鑄鋼、鍛鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【電站焊接閘閥】 | |||||||
電站焊接閘閥詳細介紹
電站焊接閘閥產品概述：
電站焊接閘閥中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為焊接結構，適應不同的接管要求。閘板和閥座的密封面采用司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好。閥桿經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性。啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式。電站焊接閘閥適用于公稱壓力PN10.0-42.0MPa，工作溫度≤540℃（其中P54170V工作溫度為570℃）的石油化工，水力、火力等各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動、齒輪傳動、電動等。電站焊接閘閥結構特點：
1、中腔靜密封采用法蘭連接方式或者自密封兩種方式，前者便于檢修，后者適用高溫高壓的工礦。
2、閘板采用三種結構形式供用戶選擇。
3、閘板與閥座密封面采用司太立鉆基硬質合金堆焊而成、耐磨、耐高溫、耐腐蝕、抗擦傷性能好。
4、閥桿經調質表面硬化處理，有良好的抗腐蝕性和抗擦傷性。
電站焊接閘閥性能規范：
產品型號 Product type
公稱壓力PN（MPa）Nominal pressure |
試驗壓力（MPa）Test pressure
|
工作壓力（MPa）
Working pressure |
工作溫度（℃）
Working temperature |
適用介質
Appicable medium |
||
強度試驗
Sheel test |
密封試驗/上密封實驗
Seal test |
|||||
Z60Y-250
|
25
|
37.5
|
27.5
|
-
|
≤425
|
水、蒸汽、Water,steam
|
Z60Y-320
|
32
|
48.0
|
36.0
|
-
|
≤425
|
|
Z60Y-P54100
|
-
|
30.0
|
22.0
|
P5410
|
≤540
|
蒸汽 Steam
|
Z60Y-P54170
|
-
|
48.0
|
36.0
|
P5417
|
≤540
|
|
電站焊接閘閥零件材料：
零件名稱 |
材料牌號 |
||
閥體 |
WCB A105 |
Wc6 12Cr1MoV |
Wc6 12Cr1MoV |
閥蓋 |
WCB 35 |
Wc6 12Cr1MoV |
Wc6 12Cr1MoV |
支架 |
WCB |
WCB |
WCB |
閘板 |
WCB |
Wc6 |
Wc9 |
閥桿 |
2Cr13 |
25Cr2MoV 20Cr1Mo1V1A |
25Cr2MoV 20Cr1Mo1V1A |
閥座 |
25 |
304 |
304 |
密封環（墊片） |
包覆墊、 增強柔性石墨 |
||
填料 |
增強柔性石墨 |
||
閥桿螺母 |
ZCuAI10Fe3 |
||
零件名稱 |
材料牌號 |
||
閥體 |
WCB A105 |
Wc6 12Cr1MoV |
Wc6 12Cr1MoV |
閥蓋 |
WCB 35 |
Wc6 12Cr1MoV |
Wc6 12Cr1MoV |
支架 |
WCB |
WCB |
WCB |
閘板 |
WCB |
Wc6 |
Wc9 |
閥桿 |
2Cr13 |
25Cr2MoV 20Cr1Mo1V1A |
25Cr2MoV 20Cr1Mo1V1A |
閥座 |
25 |
304 |
304 |
密封環（墊片） |
包覆墊、 增強柔性石墨 |
||
填料 |
增強柔性石墨 |
||
閥桿螺母 |
ZCuAI10Fe3 |
||

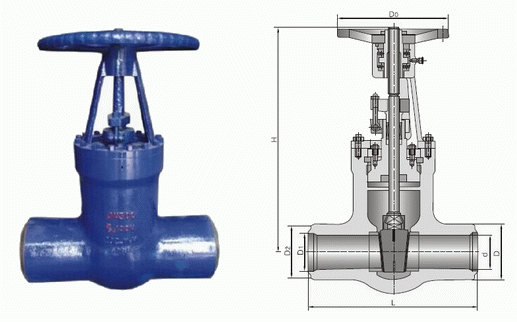

電站焊接閘閥外形結構圖：
電站焊接閘閥連接尺寸：
型號
|
公稱通經DN（mm）
|
主要尺寸
|
重量
|
|||||
L
|
D
|
D1
|
D2
|
H
|
Do
|
|||
Z61Y-250
Z61Y-320 Z60Y-250 Z60Y-320 Z60Y-P54140V Z60Y-P54170V Z61Y-P54140V Z61Y-P57170V |
50
|
280
|
82
|
50
|
78
|
586
|
300
|
42
|
65
|
350
|
105
|
68
|
93
|
650
|
320
|
53
|
|
80
|
480
|
120
|
83
|
110
|
680
|
400
|
130
|
|
100
|
525
|
150
|
108
|
145
|
755
|
450
|
180
|
|
125
|
600
|
195
|
129
|
172
|
830
|
500
|
190
|
|
150
|
700
|
225
|
166
|
183
|
1050
|
550
|
320
|
|
175
|
750
|
255
|
166
|
183
|
1050
|
600
|
400
|
|
200
|
800
|
285
|
208
|
243
|
1050
|
650
|
420
|
|
225
|
850
|
300
|
208
|
243
|
1100
|
700
|
480
|
|
