當前位置：首頁 >> 平衡閥 >> 動態平衡閥 >> 自力式壓差平衡閥

更新時間 2025-5-10 0:29:59

動態平衡閥

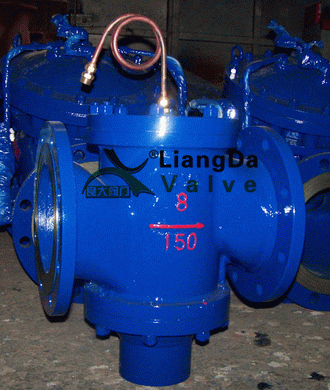

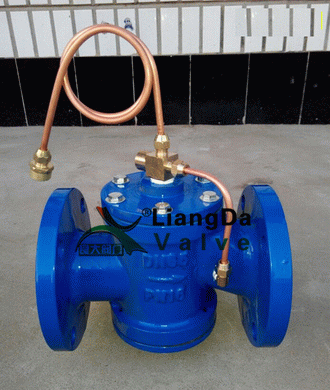

自力式壓差平衡閥

產品名稱：

自力式壓差平衡閥

型號：

ZTY47、ZYC

口徑：

DN15-600

壓力：

1.0-2.5MPa

材質：

鑄鐵，鑄鋼，不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【自力式壓差平衡閥】

自力式壓差平衡閥詳細介紹

自力式壓差平衡閥概述：

ZTY47自力式壓差平衡閥是一種既能控制流量，又能控制壓差的一體的多功能閥門。用轉換閥來實現流量控制和壓差控制的轉換，當流量使用時，可具有流量閥所有功能，直接簡便的根據設計來設定流量，它在水的作用下，自動消除管線剩余壓力及壓力波動引起的流量偏差，無論系統壓力怎樣變化，保持設定流量不變，有效的解決管網水力平衡失調。當壓差閥使用時，支持用戶自主調節，恒定用戶進出口壓差，有助于穩定系統運行，轉向閥又可作調節壓差使用，該閥這些功能，使流量調節一次完成，把系統平衡調節變?yōu)楹?jiǎn)便的流量分配，有效的解決管網的水力平衡失調，可節能、節電15%以上。

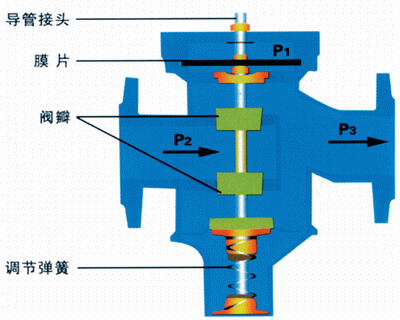

自力式壓差平衡閥工作原理：

自力式壓差平衡閥一般安裝在用戶入口回水管上，把閥下倒壓管與入口處供水管相接，P1為供水壓力，P2為閥內回水壓力，P3為閥外回水壓力。設閥內系統壓差△P1（△PI=P1-P2）為閥門壓差設定值時，閥門下膜10壓力，P1與P2加上彈簧被壓縮變形，產生的推力相平衡，從而確定了流體流過閥門的流通及面積，A和流量系數，當流量改變時，上述率的平衡是閥門的流通截面積A和流量系數發生變化，但△PI保持不變。當流體性質管徑、流量、阻力確定后，單管阻力計算公式可近使寫為：△P=Kqm2，公式中△P-----管路總阻力，K---管路阻抗，Qm---流量。由此公式可知，管路阻力與質量、流量的二次方及管路的阻抗成正比，當流量變化時，使上膜室壓力P2變化導致閥芯上下移動，使A及相應的流量系數均改變來調整閥內系統總阻力的變化，使△PI基本保持不變。

自力式壓差平衡閥性能優點：

1、該閥為雙閥瓣結構，不平衡力小，結構緊湊；

2、能自動恒定用戶壓差，吸收外網壓力波動，自持被控系統自主調節；

3、控制導管前端安裝截?cái)嚅y，具備自動消除堵塞功能；

4、采用混壓技術，無級調節，控制壓差可調范圍大；

5、壓差標定精確，調節精度高；

6、采用外導壓結構，拆裝方便；

7、閥口、閥芯全銅。

8、徹底克服系統冷熱不均現象提高供熱供冷品質；

9、減少設計工作量，不需要對管網進行煩瑣的水利平衡計算；

10、免除多熱源、管網熱源切換時的流量再分配工作；

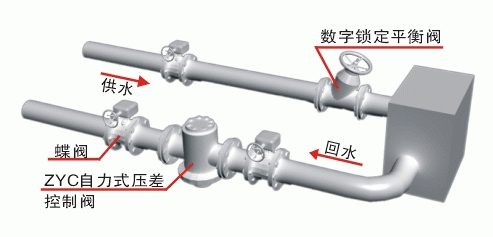

自力式壓差平衡閥安裝示意圖：

自力式壓差平衡閥性能參數：

1、公稱壓力1.0-2.5MPa；

2、介質溫度0-100℃；

3、工作壓差范圍0.02-0.4MPa；

4、控制壓差設定值：0.02MPa；控制壓差可調范圍0.02-0.2MPa；

5、控制閥控制精度<5%；
6、導壓管長度：1.6m；

7、導壓管連接尺寸：1/2`管螺紋。

自力式壓差平衡閥零件材料：
1、閥體：鑄鐵、鑄鋼；

2、閥體全塑處理防腐；

3、彈簧：不銹鋼；

4、臘片：三元乙丙埋纖；

5、閥芯：黃銅；

6、設計壽命：10年以上；

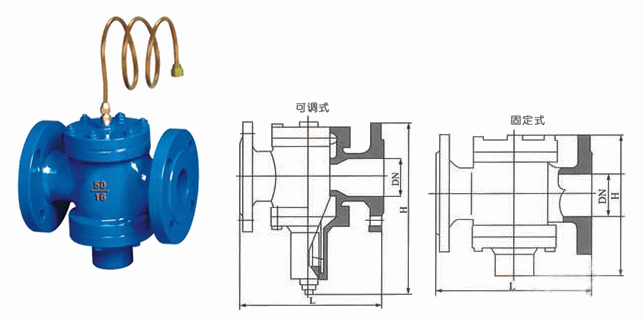

自力式壓差平衡閥外形結構圖：

自力式壓差平衡閥連接尺寸：

DN(mm)	連接方式	L(mm)	H	H1	流量m3/h	適用介質	介質溫度	主要零件材料
15	螺紋	110	72	98	0.2-1	水、油等非腐蝕性液體	0～100℃s	閥體,上蓋和下蓋為鑄造黃銅,閥芯為銅,膜片為尼龍強化橡膠,彈簧為不銹鋼
20		110	72	98	0.3-1.5
25		115	82	102	0.5-2
32	法蘭	160	91	94	1-4
40		200	147	112	1.5-6
50		215	120	112	2-8
65		220	125	120	3-12
80		275	188	133	5-20
100		290	208	160	10-52
125		310	226	175	15-45
150		350	258	195	30-80
200		430	301	230	40-180
250		520	367	265	100-300
300		635	430	300	150-500
350		670	504	340	200-700
