德標截止閥詳細介紹
德標截止閥介質及用途：
德標截止閥適用于公稱壓力PN6-16MPa，工作溫度-29～350℃的易燃、易爆、高溫導熱油、液氨等介質。廣泛應用于：石油化工、化纖紡織、市政建設、電力、造紙、印染、蒸汽、天然氣等各氣體系統管路中。性能安全可靠，產品結構合理，密封性能穩定，保證閥桿的零泄漏。
德標截止閥技術規范：
| 結構形式 |
BB-BG-OS＆Y |
| 驅動方式 |
手動 Hand-operated |
| 電動 Electric-actuated |
| 設計標準 |
DIN EN13709-2003 |
| 結構長度 |
DIN EN588-1:1995 |
| 連接法蘭 |
DIN EN1092-1:2002 |
| 試驗和檢驗 |
DIN EN12266:2003 |
德標截止閥性能規范：
| 公稱壓力（MPa） |
殼體實驗壓力（MPa） |
密封試驗壓力（MPa） |
適用溫度（℃） |
使用介質 |
| 1.6 |
2.4 |
1.76 |
-29～425℃ |
水、蒸汽、油品等 |
| 2.5 |
3.75 |
2.75 |
| 4.0 |
6.0 |
4.4 |
| 6.4 |
9.6 |
7.04 |
德標截止閥零件材料：
| 殼體 |
GS-C25 |
1.4308 |
| 閥瓣 |
GS-C25 |
1.4308 |
1.4408 |
Monel |
| 閥桿 |
13Cr |
1.4308 |
1.4408 |
Monel |
F304 |
| 閥瓣密封面 |
13Cr |
13Cr |
STL |
1.4308 |
STL |
1.4408 |
STL |
Monel |
1.4308 |
1.4308 |
STL |
| 閥座密封面 |
13Cr |
STL |
STL |
1.4308 |
STL |
1.4408 |
STL |
Monel |
1.4308 |
STL |
STL |
| 殼體 |
1.4408 |
1.4306 |
1.4301 |
| 閥瓣 |
|
| 閥桿 |
1.4408 |
1.4306 |
1.4301 |
| 閥瓣密封面 |
1.4408 |
1.4408 |
STL |
1.4306 |
1.4306 |
STL |
1.4301 |
1.4301 |
STL |
| 閥座密封面 |
1.4408 |
STL |
STL |
1.4306 |
STL |
STL |
1.4301 |
STL |
STL |

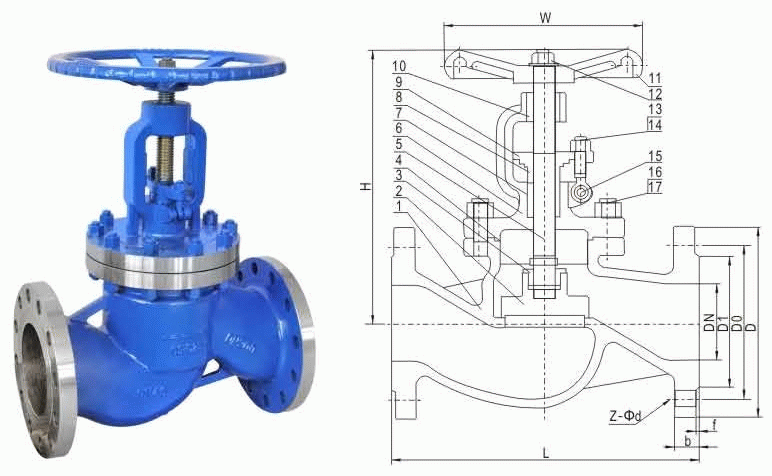

德標截止閥外形結構圖：

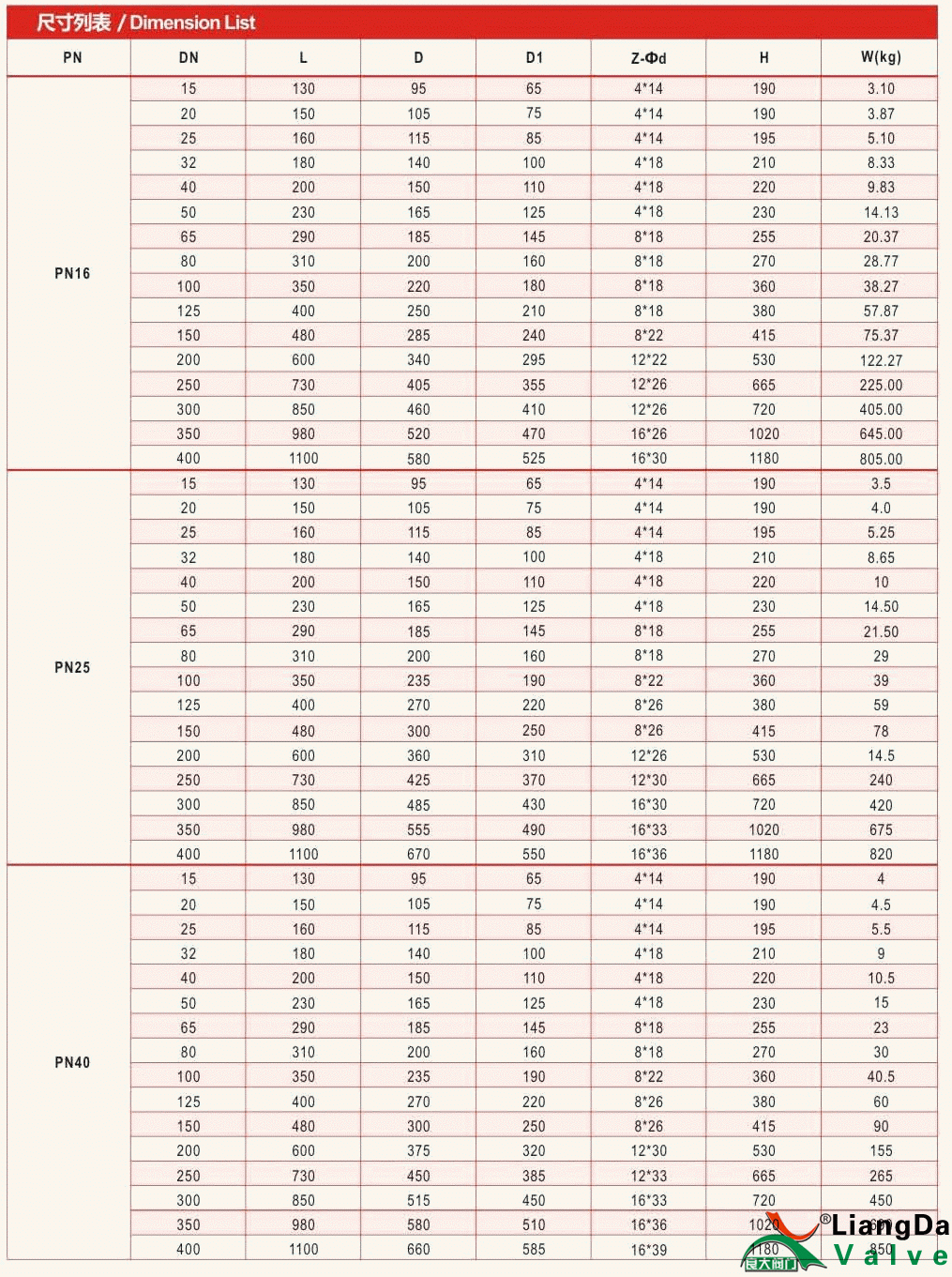

德標截止閥連接尺寸：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【德標截止閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
