當前位置：首頁 >> 閘閥
>> 油田閘閥 >> 鉆井高壓泥漿閘閥 更新時間 2025-5-10 0:28:29
油田閘閥
| 鉆井高壓泥漿閘閥 |
 |
產品名稱： | 鉆井高壓泥漿閘閥 | |||||
| 型號： | Z23Y/X | ||||||
| 口徑： | DN25-100 | ||||||
| 壓力： | 1.6-42.0MPa | ||||||
| 材質： | 鑄鋼、鍛鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【鉆井高壓泥漿閘閥】 | |||||||
鉆井高壓泥漿閘閥詳細介紹
鉆井高壓泥漿閘閥產品概述：
鉆井高壓泥漿閘閥有非金屬密封和金屬密封兩種，主要用于油礦鉆井泥漿循環系統設備，控制泥漿流通與關閉，連接形式為梯形螺紋或法蘭式，安裝快速方便，鋼性強，安全可靠，閥座與閘板密封效果好，開啟輕便。閥門兩端與管道連接密封，采用球面活動接觸與0型橡膠密封圈相結合的活動接頭，產品結構性能可靠，特別適用于管道兩端中心要求不高的場合。
鉆井高壓泥漿閘閥使用說明：
1、由于閘板是沿通道中心線垂直方向移動的關閉件，只起切斷通道的作用，因而該閥不作為節流閥使用。即閘板工作狀態只有兩個位置，全開或全關。特別注意：在操作過程中禁止將 閥門處于半關狀態工作。
2、逆時針旋轉手輪，使閘閥全部打開，然后順時會反手輪1/4-1/2圈。
3、順時針旋轉手輪，使閘閥全部關閉，然后逆時會反轉手輪1/4-1/2圈。
4、在運輸過程中，應避免在手輪上拴起重繩索。
5、在操作過程中，旋轉手輪快到行程終點時，不可太快，以免閘板卡死，和閥蓋以上部分一起取出。
鉆井高壓泥漿閘閥應用范圍：
高壓泥漿平板閘閥主要用于油田鉆井行業輸送高壓泥漿的管路上，作閉路裝置。也可用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。
鉆井高壓泥漿閘閥性能規范：
適用范圍
|
PN10.0～42.0MPa
|
DN25～200mm
|
|
適用溫度
|
-29～121℃
|
||
適用介質
|
普通型
|
石油、天然氣、成油品、水等
|
|
抗硫型
|
含H2S、CO2的石油、天然氣等
|
||
連接形式
|
法蘭端、焊接端、卡箍端
|
||
驅動方式
|
手動、電動、氣動等
|
||
鉆井高壓泥漿閘閥零件材料：
零件名稱
|
閥體、閥蓋
|
閘板
|
閥桿
|
閥座
|
閥桿螺母
|
填料
|
"Z"型
|
WCB、鉻鉬鋼
|
合金鋼（焊硬質合金)
|
不銹鋼
|
合金鋼（焊硬質合金)
|
鋁青銅
|
聚四氟乙烯、氟橡膠 PTFE、
|

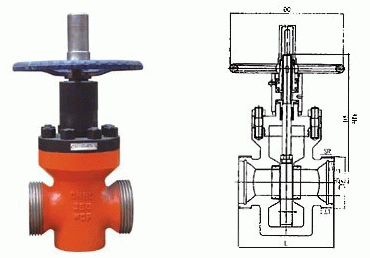

鉆井高壓泥漿閘閥外形結構圖：
鉆井高壓泥漿閘閥連接尺寸：
公稱通徑 DN(mm) |
尺寸 |
重量 (Kg) |
|||||||
DN |
L |
L1 |
Tr |
SR |
H |
H1 |
DO |
||
50 |
47 |
212 |
30 |
120×6 |
40 |
364 |
312 |
440 |
60 |
65 |
57 |
235 |
30 |
130×6 |
40 |
402 |
330 |
480 |
75 |
80 |
70 |
267 |
35 |
150×6 |
60 |
495 |
41 1 |
500 |
90 |
100 |
92 |
330 |
45 |
180×8 |
74 |
543 |
443 |
500 |
110 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【鉆井高壓泥漿閘閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
