當前位置：首頁 >> 消防閥門
>> 溝槽閘閥 >> 暗桿溝槽閘閥 更新時間 2024-12-22 0:00:33
溝槽閘閥
| 暗桿溝槽閘閥 |
 |
產品名稱： | 暗桿溝槽閘閥 | |||||
| 型號： | Z85X | ||||||
| 口徑： | DN50-400 | ||||||
| 壓力： | 1.0-1.6MPa | ||||||
| 材質： | 鑄鐵、球鐵、鑄鋼 | ||||||
|
|||||||
| 您正在瀏覽：【暗桿溝槽閘閥】 | |||||||
暗桿溝槽閘閥詳細介紹
暗桿溝槽閘閥概述：
暗桿溝槽閘閥是一種軟密封閘閥是引進國外先進技術生產的新型閘閥產品，擁有傳統閥門所不具備的多種優勢，應用范圍廣泛。克服了一般閘閥密封性差，彈性疲乏，易生銹等缺陷，是傳統閘閥的換代產品。該閥利用彈性閘板產生微量彈性變形的補償作用達到良好的密封效果，具有開關輕巧、密封可靠、彈性記憶佳及使用壽命長等顯著優點。
暗桿溝槽閘閥介紹：
暗桿溝槽彈性座封閘閥是溝槽閘閥的一種，溝槽閘閥重量輕，本體采用高級球墨鑄鐵制成，重量較傳統閘閥重量減輕約20%-30%，安裝維修方便。
廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
暗桿溝槽閘閥性能特點：
1、整體包膠：閘門采用整體包膠，其良好的覆蓋性能與精確的幾何尺寸，保證密封可靠，壽命。
2、重量輕：閥體采用球鐵制成，重量輕，安裝方便。
3、平底閥座：底部采用與水管相同的平底式閥座設計，不產生雜物淤積，密封更可靠。
4、耐腐蝕：內腔采用無毒環氧樹脂涂狀，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。
5、三“0”密封：閥桿采用三道0型環密封，磨擦阻力小，開關輕巧，不漏水。
暗桿溝槽閘閥零件材料：
暗桿溝槽閘閥零件材料：
| 主要零件材料 | ||
| 序號 | 名稱 | 材料 |
| 1 | 閥體 | 球墨鑄鐵 |
| 2 | 閥瓣 | 球鐵，外覆丁腈橡膠 |
| 3 | 螺栓 | 鍍鋅 |
| 4 | 密封圈 | NBR |
| 5 | 閥蓋 | 球墨鑄鐵 |
| 6 | 閥桿 | 不銹鋼 |
| 7 | 0型密封圈 | NBR |
| 8 | 軸蓋 | 球墨鑄鐵 |
| 9 | 防塵罩 | NBR |
| 10 | 手輪 | 鑄鐵 |
| 11 | 緊固螺母 | 鍍鋅 |
暗桿溝槽閘閥基本參數：
| 技術參數 | |
| 壓力等級 | 1.0MPa 1.6MPa |
| 密封試驗 | 1.5MPa 2.4MPa |
| 工作溫度 | 0-80℃ |
| 適用介質 | 水、氣等 |

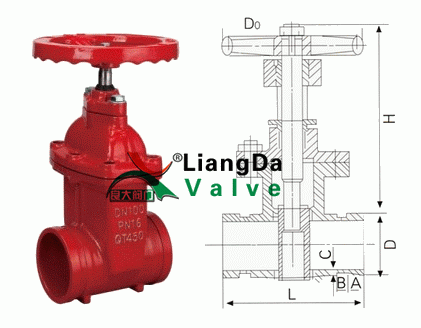

暗桿溝槽閘閥結構圖：
暗桿溝槽閘閥外形連接尺寸：
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|||
D |
57 |
60 |
76 |
89 |
108 |
114 |
133 140 |
159 165 |
219 |
273 |
325 |
377 |
426 |
|
A1 |
14.5 |
14.5 |
14.5 |
16 |
16 |
16 |
19 |
19 |
19 |
25 |
25 |
|||
BA |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
13 |
13 |
13 |
13 |
13 |
|||
C |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.5 |
2.5 |
3.3 |
3.3 |
5.5 |
|||
Z81X Z85X |
L |
145 |
180 |
180 |
180 |
200 |
240 |
275 |
325 |
355 |
||||
H |
325 |
455 |
455 |
455 |
500 |
620 |
750 |
880 |
||||||
D0 |
180 |
200 |
200 |
200 |
240 |
320 |
320 |
400 |
||||||
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【暗桿溝槽閘閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
