當前位置：首頁 >> 消防閥門
>> 消防信號閥門 >> 手柄溝槽信號蝶閥 更新時間 2024-12-22 0:00:35
消防信號閥門
| 手柄溝槽信號蝶閥 |
 |
產品名稱： | 手柄溝槽信號蝶閥 | |||||
| 型號： | XD81X | ||||||
| 口徑： | DN50-300 | ||||||
| 壓力： | 1.0-1.6MPa | ||||||
| 材質： | 鑄鐵、球鐵、鑄鋼 | ||||||
|
|||||||
| 您正在瀏覽：【手柄溝槽信號蝶閥】 | |||||||
手柄溝槽信號蝶閥詳細介紹
手柄溝槽信號蝶閥性能優點：
1.閥門密封更可靠，同時具有雙向密封功能，啟閉次數多達數萬次，壽命長。
2.蝶板為流線型，水力磨阻小，流量特性趨于直線，調節性能好。
3.安裝方便，可以任何角度與其它溝槽管件或閥門實現快速連接。
4.閥體采用球墨鑄鐵制造，體積小，重量輕。
5.啟閉輕巧操作扭矩小，90°回轉啟閉迅速。
6.不易破碎閥體內、外采用球墨鑄鐵及粉體環氧樹脂涂裝，有效防止各種酸堿介質的腐蝕，可保經久耐用。
7.傳訊可靠微動開關裝在蝸輪箱體內，提高防火、防潮、防濕的能力，提高了傳訊裝置的壽命和可靠性。
8.安裝時可以不考慮介質流動的方向，允許雙向流動。安裝前應存放在室內干燥處，閥板微開4°～5°。手柄溝槽信號蝶閥基本參數：
公稱壓力：1.0-1.6MPa
殼體強度試壓：1.5-2.4-3.75
密封性能試壓：1.1-1.76-2.75
產品材質：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
適用介質：水、蒸汽、油品、空氣等
手柄溝槽信號蝶閥零件材料：

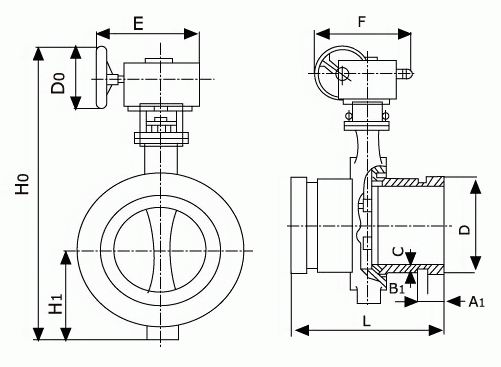

手柄溝槽信號蝶閥結構圖：
手柄溝槽信號蝶閥外形尺寸：
手柄溝槽信號蝶閥零件材料：
| 序號 | 名稱 | 國標標準 | |
| 1 | 閥體 | 球鐵 | QT450-10 |
| 2 | 閥板 | 球鐵 | QT450-10 |
| 3 | 橡膠 | EPDM | |
| 4 | 上軸 | 不銹鋼 | 1Cr13 |
| 5 | 下軸 | 不銹鋼 | 1Cr13 |
| 6 | O形圈 | 丁腈橡膠 | |
| 7 | 定位齒盤 | 碳鋼 | 45# |
| 8 | 手柄 | 瑪鋼 | |
| 9 | 絲堵 | 碳鋼 | 45# |
手柄溝槽信號蝶閥結構圖：
手柄溝槽信號蝶閥外形尺寸：
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||
D |
57 |
60 |
76 |
89 |
108 |
114 |
133 140 |
159 165 168 |
219 |
273 |
325 |
|
A1 |
14.5 |
14.5 |
14.5 |
16 |
16 |
16 |
19 |
19 |
19 |
|||
B1 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
13 |
13 |
13 |
|||
C |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.5 |
2.5 |
3.3 |
|||
D381X D81X |
L |
88 |
90 |
96 |
115 |
- |
132 |
147 |
159 |
165 |
||
H1 |
60 |
75 |
80 |
94 |
- |
125 |
150 |
220 |
250 |
|||
Ho |
220 |
245 |
270 |
300 |
- |
350 |
400 |
600 |
740 |
|||
E |
245 |
245 |
245 |
245 |
- |
245 |
260 |
260 |
330 |
|||
F |
65 |
65 |
65 |
65 |
- |
65 |
90 |
125 |
180 |
|||
Do |
120 |
120 |
120 |
120 |
- |
140 |
140 |
140 |
240 |
|||
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【手柄溝槽信號蝶閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
