電動比例積分閥
| 風機盤管電動閥 |
 |
產品名稱： | 風機盤管電動閥 | |||||
| 型號： | VA7010 | ||||||
| 口徑： | DN15-25 | ||||||
| 壓力： | 1.0-2.5MPa | ||||||
| 材質： | 黃銅、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【風機盤管電動閥】 | |||||||
風機盤管電動閥詳細介紹
風機盤管電動閥產品概述：
風機盤管電動閥又稱為中央空調電動閥，它屬于中央空調末端控制類產品，作為控制風機盤管內水流的執行部件它受控于中央空調溫控器（或三速開關）。中央空調溫控器通過控制它的工作與否來接通或截止風機盤管內的水流（制冷時為冷凍水，制熱時為熱水），以此達到改變中央空調工作狀態的作用。風機盤管電動閥一般分常閉和常開兩種，常閉型是指斷電時閥門處于關閉狀態，常開型即是斷電時閥門處于開啟狀態；另外接線還分三線和兩線制，大口徑大多是三線制的，小口徑的會有兩線和三線制兩種。
風機盤管電動閥工作原理：

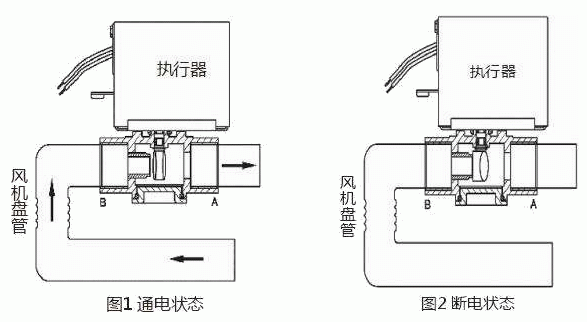

風機盤管電動閥由VA-7010系列閥門驅動器和VG400系列銅閥組成。用于控制風機盤管水管道的開啟、關閉，達到控制室溫之目的。驅動器由單向磁滯同步電機驅動，執行器具有彈簧復位功能。閥門不工作時處于常閉狀態，當需要工作時，由房間溫控器提供一個開啟信號，使電動二通閥接通電源而動作，開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷量或熱量；當室溫達到房間溫控器設定值時，房間溫控器令電動二通閥斷電，復位彈簧動作使閥門關閉，從而截斷進入風機盤管的水流。通過閥門關閉和開啟，使室溫始終保持在房間溫控器設定的溫度范圍內。當控制器輸出控制信號給電動閥后，電動閥打開，水流從B流向A（圖1），信號撤銷后，電動閥靠自身的彈簧復位，關閉電動閥，截止水流（圖2）。
風機盤管電動閥工作原理：
風機盤管電動閥由VA-7010系列閥門驅動器和VG400系列銅閥組成。用于控制風機盤管水管道的開啟、關閉，達到控制室溫之目的。驅動器由單向磁滯同步電機驅動，執行器具有彈簧復位功能。閥門不工作時處于常閉狀態，當需要工作時，由房間溫控器提供一個開啟信號，使電動二通閥接通電源而動作，開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷量或熱量；當室溫達到房間溫控器設定值時，房間溫控器令電動二通閥斷電，復位彈簧動作使閥門關閉，從而截斷進入風機盤管的水流。通過閥門關閉和開啟，使室溫始終保持在房間溫控器設定的溫度范圍內。當控制器輸出控制信號給電動閥后，電動閥打開，水流從B流向A（圖1），信號撤銷后，電動閥靠自身的彈簧復位，關閉電動閥，截止水流（圖2）。
型號 |
額定電壓 |
功率 |
驅動方式 |
與SRV2000閥配合動作時間 |
凈重 |
VA7010-220 VA7010-110 |
AC220V±10% |
7W |
單向電機驅動 |
全開時間：通電后約10秒 |
0.3 |
AC110V±10% |
|||||
VA7010-24 |
AC24V±10% |
二通閥技術參數：
產品型號 |
閥門形式 |
螺紋連接 |
流量系數 |
關閉壓差 |
工作 |
流體 |
環境 |
儲存 |
承壓 |
VA7010-15 |
常閉二通閥 |
G1/2 |
1.5 |
0.25 |
冷凍/ |
2-94℃ |
0-60℃ |
-20-65℃ |
1.6 |
VA7010-15 |
混合三通閥 |
G1/2 |
1.5 |
0.25 |
|||||
VA7010-20 |
常閉二通閥 |
G3/4 |
2.5 |
0.1 |
|||||
VA7010-20 |
混合三通閥 |
G3/4 |
2.5 |
0.1 |
|||||
VA7010-25 |
常閉二通閥 |
G1 |
4.8 |
0.06 |
|||||
VA7010-25 |
混合三通閥 |
G1 |
4.8 |
0.06 |

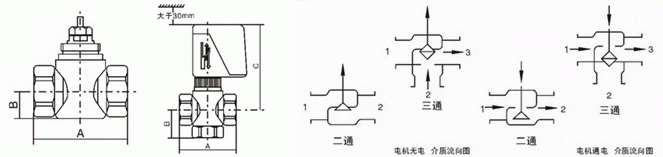

風機盤管電動閥外形結構圖：
風機盤管電動閥連接尺寸：
型號 |
尺 寸 |
凈 重 |
|
A |
B |
||
VA7010-15 |
55 |
113 |
0.60 |
VA7010-15 |
55 |
128 |
0.60 |
VA7010-20 |
66 |
124 |
0.65 |
VA7010-20 |
66 |
137 |
0.65 |
VA7010-25 |
90 |
129 |
0.70 |
VA7010-25 |
90 |
145 |
0.70 |

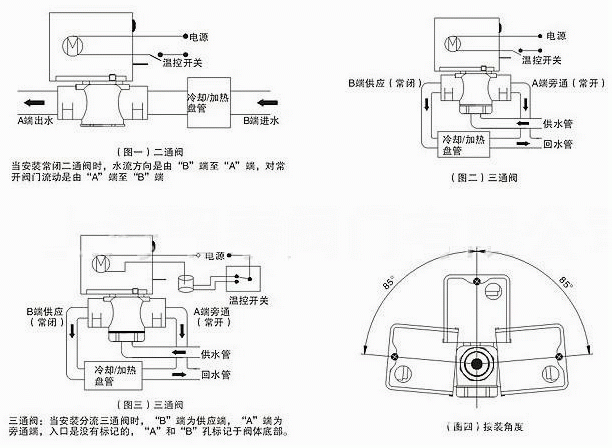

風機盤管電動閥使用維護說明書：
電動二通閥是專供中央空調風機盤管的配套產品，由驅動器與閥體兩部分組成，驅動器由一個同步電機驅動，具備彈簧復位及手動開閥杠桿操縱功能。驅動器由可逆同步馬達驅動，并帶磁性離合器。利用馬達通過馬達轉子與離合器所產生的磁性作用，能在停頓的情況下產生穩定的扭力。故此當馬達設有電流通過時能穩定地停頓在任何一點，當閥門全開或全關時磁離合器分離，停止調節。驅動器的遞增式或比例式控制器所發訊號能使馬達順時轉動或逆時轉動。
技術原理：
電動二通閥由溫度傳感器，比例積分溫度控制器和電動調節閥組成送風溫度控制系統，安裝在送風管道的溫度傳感器，把檢測到的溫度信號傳送至溫度控制器，由溫度控制器將溫度傳感器的檢測值與設定值不斷比較，同時不斷地輸出信號，控制電動調節閥的開度連接可調，最終使溫度傳感器測量的環境溫度保持在設定的溫度范圍內。
分類特點：
1.驅動器由單項磁滯同步馬達驅動，閥門彈簧復位，閥門不工作時處于常閉狀態，當需要工作時，由溫控器提供一個開啟信號，使電動閥接通交流電源而動作。
2.用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的。
3..開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣，當室溫達到溫控器設定值時，溫控器令電動閥斷電，復位彈簧使閥門關閉，從而截斷進入風機盤管的水流，通過閥門關閉和開啟，使室溫始終保持在溫控設定的溫度范圍內。
電動閥的驅動器與閥門采用螺紋連接方式，可在閥門安裝之后，再安裝驅動器?，F(xiàn)場裝配，接線靈活、方便。驅動器之平面設計可以貼近墻面安裝，占用空間小，產品可靠耐用，工作噪音低，并能在隱蔽式風機盤管裝置內常出現的高溫高濕環境可靠工作。
