當前位置：首頁 >> 柱塞閥
>> 絲口柱塞閥 >> 內螺紋柱塞閥 更新時間 2025-5-10 0:27:58
絲口柱塞閥
| 內螺紋柱塞閥 |
 |
產品名稱： | 內螺紋柱塞閥 | |||||
| 型號： | U11SM、UJl1H | ||||||
| 口徑： | DN15-50 | ||||||
| 壓力： | 1.6-4.0MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【內螺紋柱塞閥】 | |||||||
內螺紋柱塞閥詳細介紹
內螺紋柱塞閥產品介紹：

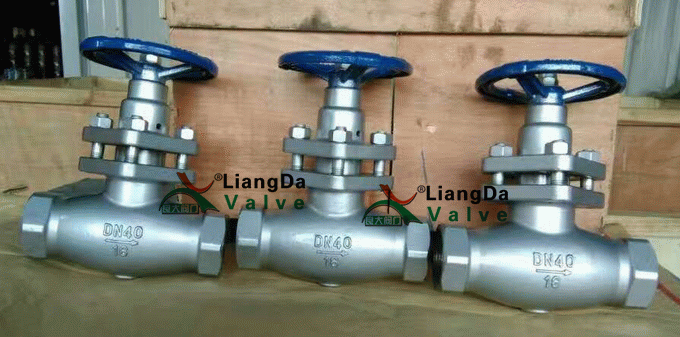

內螺紋柱塞閥產品實物圖：
內螺紋柱塞閥性能規范：
閥體材料 |
適用溫度 |
適用介質 |
壓力范圍 |
鑄鋼 |
≤250℃ |
水、蒸汽、油品 |
PN 1.6-6.4MPa |
鑄鐵 |
≤180℃ |
水、蒸汽、油品 |
PNl．6 |
不銹鋼 |
≤200℃ |
硝酸、醋酸 |
通徑范圍 |
含鉬不銹鋼 |
≤200℃ |
氮、氫、尿素等 |
DNl 5-300mm |
內螺紋柱塞閥試驗壓力：
實驗項目 |
實驗介質 |
實驗壓力 |
壓強實驗 |
水 |
1.5PN |
高壓密封實驗 |
水 |
1.1 PN |
低壓氣密封實驗 |
氣 |
0 5-0.7MPa |

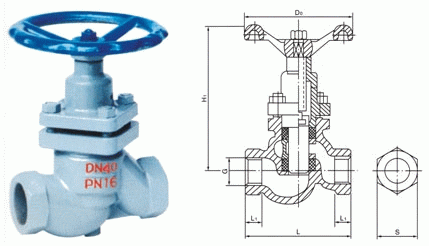

內螺紋柱塞閥外形結構圖：
內螺紋柱塞閥主要連接尺寸：
|
公稱通徑
DN(mm)
|
U11SM、UJl1H-1.6 25.40 C．P．R 主要結構尺寸及外形尺寸 |
|||||||
|
閥體長度
L
|
接頭長度
L1
|
接頭長度
S
|
手輪直徑
Do
|
管螺紋 G
(寸)
|
關閉高度
H≈
|
開啟高度
H1≈
|
重量
(kg)
|
|
15 |
90 |
14 |
32 |
80 |
1/2 |
133 |
157 |
2.1 |
20 |
100 |
16 |
36 |
100 |
3/4 |
141 |
169 |
2.8 |
25 |
120 |
18 |
46 |
120 |
1 |
165 |
199 |
3.8 |
32 |
140 |
20 |
55 |
140 |
11/4 |
179 |
225 |
5.8 |
40 |
170 |
22 |
65 |
160 |
11/2 |
198 |
246 |
8.3 |
50 |
200 |
24 |
80 |
200 |
2 |
226 |
282 |
13.2 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【內螺紋柱塞閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
