當前位置：首頁 >> 電站閥門
>> 電站截止閥 >> 高壓焊接截止閥 更新時間 2024-12-22 0:08:13
電站截止閥
| 高壓焊接截止閥 |
 |
產品名稱： | 高壓焊接截止閥 | |||||
| 型號： | J61Y | ||||||
| 口徑： | DN10-100 | ||||||
| 壓力： | 1.6-32.0MPa | ||||||
| 材質： | 鑄鋼、鍛鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【高壓焊接截止閥】 | |||||||
高壓焊接截止閥詳細介紹
高壓焊接截止閥結構特點：
1、閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接2、閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長
3、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。
高壓焊接截止閥產品型號：
高壓焊接截止閥零件材料：
高壓焊接截止閥外形結構圖：
高壓焊接截止閥連接尺寸：
高壓焊接截止閥產品型號：
產 品 型 號
|
公稱壓力PN(MPa)
|
試驗壓力(MPa)
|
工作壓力(MPa)
|
工作溫度(℃)
|
適用介質
|
|||
殼體強度
|
密封
|
P54
|
P55
|
P57
|
||||
J61H/Y-100
|
10
|
15
|
11
|
/
|
/
|
/
|
≤450
|
水、蒸氣油品
|
J61H/Y-200
|
20
|
30
|
22
|
/
|
/
|
/
|
||
J61H/Y-250
|
25
|
38
|
28
|
/
|
/
|
/
|
||
J61H/Y-320
|
32
|
48
|
36
|
/
|
/
|
/
|
||
J61Y-P54/100V
|
/
|
30
|
22
|
10
|
/
|
/
|
≤540
|
蒸氣
|
J61Y-P54/140V
|
/
|
38
|
28
|
14
|
/
|
/
|
||
J61Y-P54/170V
|
/
|
48
|
36
|
17
|
/
|
/
|
||
J61Y-P55/100V
|
/
|
38
|
28
|
/
|
10
|
/
|
≤555
|
|
J61Y-P55/140V
|
/
|
48
|
36
|
/
|
14
|
/
|
||
J61Y-P55/170V
|
/
|
53
|
39
|
/
|
17
|
/
|
||
J61Y-P57/100V
|
/
|
48
|
36
|
/
|
/
|
10
|
≤570
|
|
J61Y-P57/140V
|
/
|
55
|
40
|
/
|
/
|
14
|
||
J61Y-P57/170V
|
/
|
60
|
44
|
/
|
/
|
17
|
||
高壓焊接截止閥零件材料：
零件名稱
|
閥體
|
閥蓋
|
閥桿
|
閥瓣
|
密封面
|
填料
|
閥桿螺母
|
手輪
|
緊固件
|
J61H型
J961H型 |
25WCB
|
25WCB
|
鉻不銹鋼鉻鉬鋁鋼氮化
|
鉻不銹鋼鉻鉬鋁鋼氮化
|
鉻不銹鋼
|
柔 |
鋁 |
可 |
優質碳鋼 鉻鉬鋼 |
J61Y型
J961Y型 |
25WCB
|
25WCB
|
鉻不銹鋼鉻鉬鋁鋼氮化
|
25
|
硬質合金
|
||||
J61Y-P54型J961Y-P54型
|
12Cr1MoV
WC6 |
12Cr1MoV
WC6 |
20Cr1Mo1VA
38CrMoAIA |
12Cr1MoV
|
硬質合金
|
||||
J61Y-P55型J961Y-P55型
|
12Cr1MoV
WC6 |
12Cr1MoV
WC6 |
20Cr1Mo1VA
38CrMoAIA |
12Cr1MoV
|
硬質合金
|
||||
J61Y-P57型J961Y-P57型
|
12Cr1MoV
WC9 |
12Cr1MoV
WC9 |
20Cr1Mo1VA
38CrMoAIA |
12Cr1MoV
|
硬質合金
|

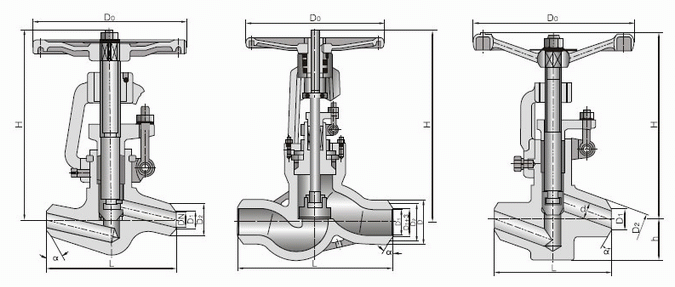

高壓焊接截止閥外形結構圖：
高壓焊接截止閥連接尺寸：
公稱通徑DN
|
主要外形尺寸和連接尺寸
|
重量
|
|||||||
L
|
D1
|
D2
|
D3
|
α
|
H
|
Do
|
|||
J61Y-100、200、250、320、 J61Y-P54/100V、P54/140V、P54/170V
|
|||||||||
10
|
120
|
12
|
25
|
/
|
37.5
|
185
|
140
|
2.8
|
|
15
|
150
|
17
|
36
|
/
|
37.5
|
247
|
200
|
7.5
|
|
20
|
135 170
|
22
|
42
|
/
|
37.5
|
248
|
200
|
9
|
|
25
|
135 170
|
26
|
42
|
/
|
37.5
|
248
|
240
|
9.5
|
|
32
|
170 180
|
31
|
44
|
/
|
37.5
|
248.5
|
280
|
15
|
|
40
|
230
|
38
|
60
|
/
|
37.5
|
440
|
280
|
23
|
|
50(1)
|
250
|
50
|
82
|
/
|
32
|
450
|
320
|
60
|
|
50(2)
|
320 350
|
50
|
82
|
/
|
32
|
450
|
320
|
64
|
|
65
|
370 260
|
69
|
100
|
110
|
32
|
669
|
400
|
74
|
|
80
|
400 430 470
|
84
|
108
|
130
|
32
|
669
|
450
|
112.5
|
|
100
|
455 560
|
107
|
144
|
165
|
32
|
755
|
500
|
178.5
|
|
注：DN50為兩種結構
|
|||||||||
J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V
|
|||||||||
10
|
120
|
120
|
12
|
28
|
/
|
37.5
|
189
|
140
|
3
|
15
|
150
|
150
|
17
|
40
|
/
|
37.5
|
250
|
200
|
9
|
20
|
135 170
|
135 170
|
22
|
46
|
/
|
37.5
|
252
|
200
|
11
|
25
|
135 170
|
135 170
|
26
|
46
|
/
|
37.5
|
254
|
240
|
13
|
32
|
170 180
|
170 180
|
31
|
49
|
/
|
37.5
|
254
|
280
|
17
|
40
|
230
|
230
|
38
|
60
|
/
|
37.5
|
440
|
280
|
23
|
50(1)
|
250
|
250
|
50
|
90
|
/
|
32
|
453
|
320
|
68
|
50(2)
|
320 350
|
320 350
|
50
|
90
|
/
|
32
|
455
|
320
|
72
|
65
|
370 260
|
370 260
|
69
|
104
|
110
|
32
|
630
|
400
|
83
|
80
|
400 430 470
|
400 430 470
|
84
|
110
|
140
|
32
|
672
|
450
|
118
|
100
|
455 560
|
455 560
|
107
|
148
|
170
|
32
|
761
|
500
|
185
|
