當前位置：首頁 >> 波紋管閥門 >> 國標波紋管閥門 >> 波紋管截止閥

更新時間 2025-5-10 0:29:30

國標波紋管閥門

波紋管截止閥

產品名稱：

波紋管截止閥

型號：

WJ41H

口徑：

DN50-400

壓力：

1.6-16.0MPa

材質：

鑄鋼、鍛鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【波紋管截止閥】

波紋管截止閥詳細介紹

波紋管截止閥產品概述：

波紋管截止閥是公司引進先進技術，采用先進的金屬波紋管密封技術制造，高性能金屬波紋管，波紋管密封截止閥采用波紋管密封的設計，完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維修費用及頻繁的維修保養，還提供清潔安全工作環境。廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、食品等工業。

波紋管截止閥結構特點：

1、產品結構合理、密封可靠。

2、密封面堆焊Co基硬質合金，耐磨、耐腐、抗摩擦性能好、使用壽命長。

3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能。

4、閥芯可根據需要做成切斷型和調節型。

5、零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

波紋管截止閥設計制造：

構形式	BB-BG-OS Y
驅動方式	手動
驅動方式	電動
設計標準	GB12235
結構長度	GB12221
連接法蘭	GB9113、JB/T79、HG20596
試驗和檢驗	JB/T 9092、GB/T13927

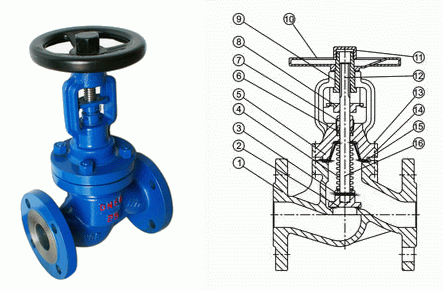

波紋管截止閥主要零部件材質：

序號	名稱	材質	序號	名稱	材質
1	閥體	GS-C25	10	填料	石墨
2	閥瓣	A105	11	填料壓蓋	A276 410
3	銷	304	12	定位片	SS410
4	焊接環	304	13	定位銷	A276 410
5	波紋管	304	14	加油嘴	銅合金
6	閥杠	2Cr13	15	閥桿螺母	QT400-15
7	墊片	304+柔性石墨	16	鎖螺母	1025
8	波紋管罩	304	17	手輪	QT400-18
9	螺栓	A193 B7	18	閥蓋	GS-C25

波紋管截止閥性能規范：

公稱壓力（MPa）	殼體試驗壓力（MPa）	密封試驗壓力(MPa)	適用溫度(℃)
1.6	2.4	1.76	≤350℃
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

波紋管截止閥零件材料：
序號

名稱

材質

1

閥體

WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

2

閥瓣

25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV

3

軸銷

25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV

4

閥桿

25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV

5

波紋管組件

1Cr18Ni9Ti、304、316、304L、316L

6

墊片

柔性石墨+不銹鋼、PTFE

7

閥蓋

WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

8

雙頭螺栓

0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV

9

六角螺母

0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV

10

填料

柔性石墨

11

填料壓蓋

WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

12

閥桿螺母

銅合金

13

手輪

WCB、QT400-18

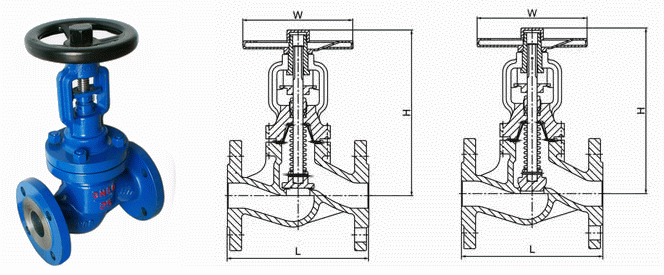

波紋管截止閥外形結構：

波紋管截止閥連接尺寸：

型號	WJ41-16
壓力等級	PN16
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)	5	5	5.5	11	13.5	19	26	36	46	74	102	168	270	420	620
型號	WJ41-25
壓力等級	PN25
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)	5	5	5.5	11	14	20	27	37	48	77	105	172	3100	520	690
型號	WJ41-40
壓力等級	PN40
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)	5	5	5.5	11	14.5	21	28	39	50	80	108	176	350	590	790

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【波紋管截止閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
