當前位置：首頁 >> 油田閥門 >> 油田止回閥 >> 高壓焊接止回閥

更新時間 2025-5-10 0:28:42

油田止回閥

高壓焊接止回閥

產品名稱：

高壓焊接止回閥

型號：

H62Y/H

口徑：

DN25-150

壓力：

1.6-42.0MPa

材質：

鑄鋼、鍛鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【高壓焊接止回閥】

高壓焊接止回閥詳細介紹

高壓焊接止回閥概述：

高壓焊接止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。

高壓焊接止回閥性能規范：

公稱壓力（MPa）	16.0	20.0	25.0	35.0
殼體試驗壓力（MPa）	24.0	30.0	37.5	52.5
密封試驗壓力（MPa）	17.6	22.0	27.5	38.5
適用介質	水、油品等非腐蝕性介質

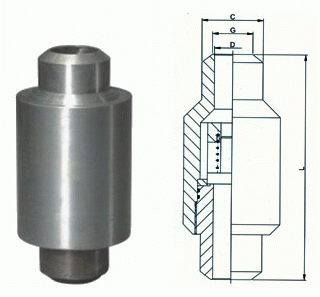

高壓焊接止回閥外形結構圖：

高壓焊接止回閥連接尺寸：

公稱壓力（MPa）	公稱通徑	尺寸
公稱壓力（MPa）	公稱通徑	D	G	C	L
16.0 20.0	25	22	101.5	50.80	210
	32	28	111	60.32	230
	40	35	124	68.28	260
	50	47	165	95.25	300
	65	57	190.5	107.95	340
	80	72	190.5	123.82	380
	100	92	235	149.22	480
	150	136	317.5	211.12	550
25.0 35.0	25	22	101.5	50.80	210
	32	28	111	60.32	230
	40	35	124	68.28	260
	50	47	165	95.25	300
	65	57	190.5	107.95	340
	80	72	203	123.82	380
	100	92	541.5	149.22	480
	150	136	317.5	211.12	550
